Трансформаторы сварочные

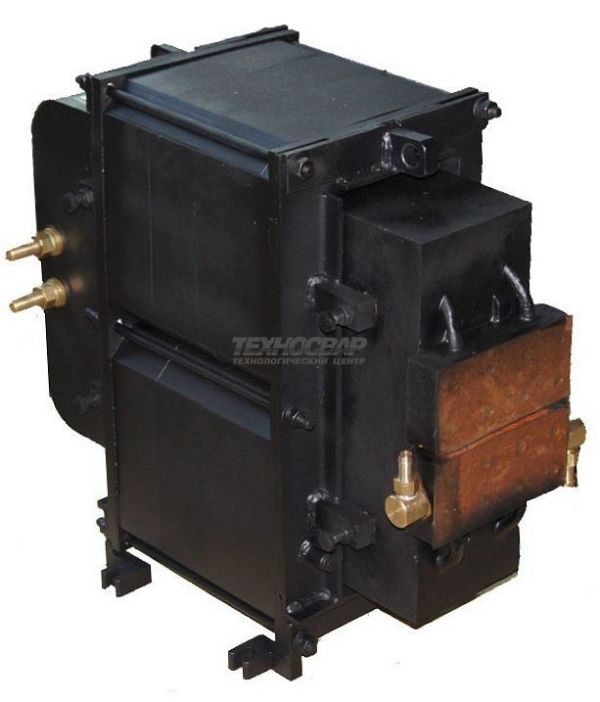

Трансформатор ТК-10.10-ЭП предназначен для использования в качестве источника тока в машинах контактной точечной сварки, может быть установлен в машинах с длительным током не более 10 кА (например: МТ-2103, МТ-4019, МТ-4021-1, МТ-4021,МТ-4024, МТ-4040).

Особенности трансформатора ТК-10.10-ЭП

• Жидкостное охлаждение
• Класс изоляции «F» (предельная температура не более 155 ˚С)
• Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
• Блок обмоток залит эпоксидным компаундом
• Климатическое исполнение УХЛ4

• Напряжение сети при частоте 50 Гц	380 В
  Номинальное напряжение первичной обмотки	340 В
  Вторичное напряжение холостого хода	3,26…9,5 В
  Количество ступеней регулирования	8
  Количество вторичных витков	1
  Длительный вторичный ток	10 кА
  Мощность при ПВ=50% на максимальной ступени регулирования	134 кВА
  Класс изоляции	F
  Охлаждение	водяное
  Габаритные размеры (ДхШхВ), не более	310х528х655 мм
  Масса, не более	267 кг

Трансформатор ТК-14.08-ЭП предназначен для использования в качестве источника тока в машинах контактной точечной сварки, может быть установлен в машинах с длительным током не более 14 кА (например: МТ-2827, МТ-3003, МТ-4002, МШ-2001).

Особенности трансформатора ТК-14.08-ЭП

• Жидкостное охлаждение
• Класс изоляции «F» (предельная температура не более 155 ˚С)
• Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
• Блок обмоток залит эпоксидным компаундом
• Климатическое исполнение УХЛ4

• Напряжение сети при частоте 50 Гц	380 В
  Номинальное напряжение первичной обмотки	340 В
  Вторичное напряжение холостого хода	5,0…7,2 В
  Количество ступеней регулирования	6
  Количество вторичных витков	1
  Длительный вторичный ток	14 кА
  Мощность при ПВ=50% на максимальной ступени регулирования	144 кВА
  Класс изоляции	F
  Охлаждение	водяное
  Габаритные размеры (ДхШхВ), не более	310х528х606 мм
  Масса, не более	285 кг

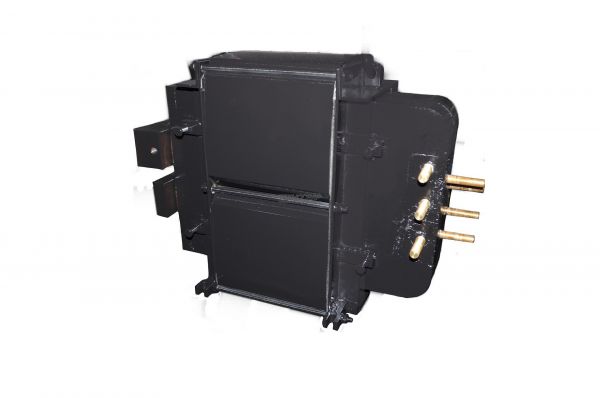

Трансформатор ТКЭ-140 предназначен для использования в сварочных машинах в качестве источника сварочного тока, может быть установлен в машинах с длительным током не более 18 кА (например: МТ-4001, МТ-4224, МР-4002, МР-8001, МШУ-200)

Особенности трансформатора ТКЭ-140

• Жидкостное охлаждение
• Класс изоляции «F» (предельная температура не более 155 ˚С)
• Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
• Блок обмоток залит эпоксидным компаундом
• Климатическое исполнение УХЛ4

• Напряжение сети при частоте 50 Гц	380 В
  Номинальное напряжение первичной обмотки	335 В
  Вторичное напряжение холостого хода	4,3…8,6 В
  Количество ступеней регулирования	8
  Количество вторичных витков	1
  Длительный вторичный ток	17,9 кА
  Мощность при ПВ=50%	222 кВА
  Класс изоляции	F
  Охлаждение	водяное
  Габаритные размеры (ДхШхВ), не более	500х248х687 мм
  Масса, не более	280 кг

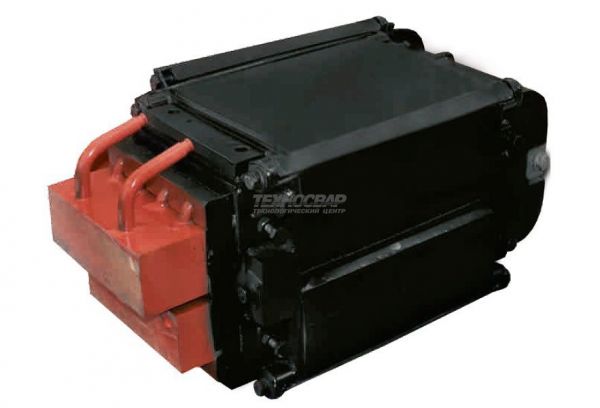

Трансформатор предназначен для использования в машинах контактной сварки рельсов К-1000, может быть установлен в машинах с длительным током не более 22 кА.

Особенности трансформатора К-1000

• Жидкостное охлаждение
• Класс изоляции «F» (предельная температура не более 155 ˚С)
• Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
• Блок обмоток залит эпоксидным компаундом
• Климатическое исполнение УХЛ4

• Напряжение сети при частоте 50 Гц	380 В
  Номинальное напряжение первичной обмотки	380 В
  Вторичное напряжение холостого хода	6,8 В
  Количество ступеней регулирования	1
  Количество вторичных витков	1
  Длительный вторичный ток	22 кА
  Мощность при ПВ=50%	212 кВА
  Класс изоляции	F
  Охлаждение	водяное
  Габаритные размеры (ДхШхВ), не более	мм
  Масса, не более	190 кг

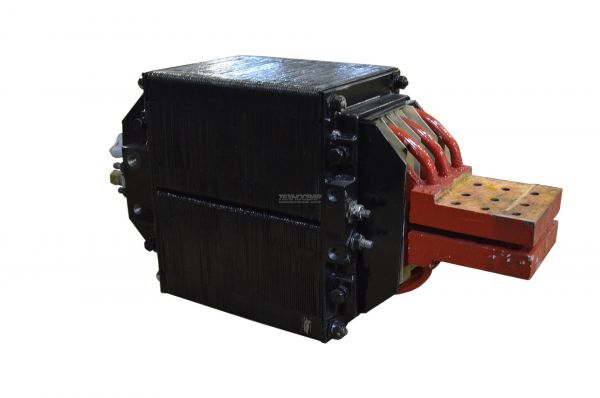

Трансформатор К-355 предназначен для использования в подвесных машинах контактной сварки рельсов, может быть установлен в машинах с длительным током не более 16 кА (например: К-355, К-900).

Особенности трансформатора К-355

• Жидкостное охлаждение
• Класс изоляции «F» (предельная температура не более 155 ˚С)
• Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
• Блок обмоток залит эпоксидным компаундом
• Климатическое исполнение УХЛ4

• Напряжение сети при частоте 50 Гц	380 В
  Номинальное напряжение первичной обмотки	380 В
  Вторичное напряжение холостого хода	6,3 В
  Количество ступеней регулирования	1
  Количество вторичных витков	1
  Длительный вторичный ток	15,5 кА
  Мощность при ПВ=50%	105 кВА
  Класс изоляции	F
  Охлаждение	водяное
  Габаритные размеры (ДхШхВ), не более	630х215х326 мм
  Масса, не более	160 кг

Трансформатор ТК-20 ЭП предназначен для использования в качестве источника тока в машинах контактной шовной сварки, может быть установлен в машинах с длительным током не более 22 кА (например: МТ-4240, МШ-3207, МШ-3208, МШ-3213).

Особенности трансформатора ТК-20 ЭП

• Жидкостное охлаждение
• Класс изоляции «F» (предельная температура не более 155 ˚С)
• Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
• Блок обмоток залит эпоксидным компаундом
• Климатическое исполнение УХЛ4

• Напряжение сети при частоте 50 Гц	380 В
  Номинальное напряжение первичной обмотки	335 В
  Вторичное напряжение холостого хода: при последовательном соединении первичной обмотки при параллельном соединении первичной обмотки	2,7…3,98 В 5,4…8 В
  Количество ступеней регулирования	6+6
  Количество вторичных витков	1
  Длительный вторичный ток	22,2 кА
  Мощность при ПВ=50%	252 кВА
  Класс изоляции	F
  Охлаждение	водяное
  Габаритные размеры (ДхШхВ), не более	378х577х580 мм
  Масса, не более	362 кг

Трансформаторы типа ТК-301, ТК-302, ТК-401, ТК-501 предназначены для использования в качестве источника тока в машинах контактной сварки, может быть установлен в машинах с длительным током не более: 5,6; 6,4; 7,1; 9,1 кА (например: МТ-1701, МТ-1861, МТ-1930-1, МТ-1930-2, МТ-2221, МТ-2361, МТ-2661, МТ-3001, МТ-3501, МТП-02, МРТ-3501, МРТ-4001).

Особенности трансформаторов ТК-301, ТК-302, ТК-401, ТК-501

• Жидкостное охлаждение
• Класс изоляции «F» (предельная температура не более 155 ˚С)
• Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
• Блок обмоток залит эпоксидным компаундом
• Климатическое исполнение УХЛ4

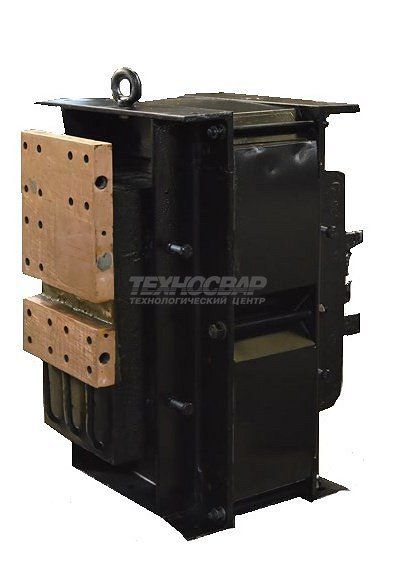

Трансформатор ТК-20.08 предназначен для использования в качестве источника тока в машинах контактной стыковой сварки, может быть установлен в машинах с длительным током не более 9 кА (например: МСО-604, МСО-606, К-617, МСО-1603, МСО-750, МСО 606-1, МСО-1607, МСО-1001, МСО-1002, МСО-1201).

Особенности трансформатора ТК-20.08

• Жидкостное охлаждение
• Класс изоляции «F» (предельная температура не более 155 ˚С)
• Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
• Блок обмоток залит эпоксидным компаундом
• Климатическое исполнение УХЛ4

• Напряжение сети при частоте 50 Гц	380 В
  Номинальное напряжение первичной обмотки	380 В
  Вторичное напряжение холостого хода	4,05…8,10 В
  Количество ступеней регулирования	16
  Количество вторичных витков	1
  Длительный вторичный ток	9,0 кА
  Мощность при ПВ=50% на максимальной ступени регулирования	103 кВА
  Класс изоляции	F
  Охлаждение	водяное
  Габаритные размеры (ДхШхВ), не более	374х474х568 мм
  Масса, не более	315 кг

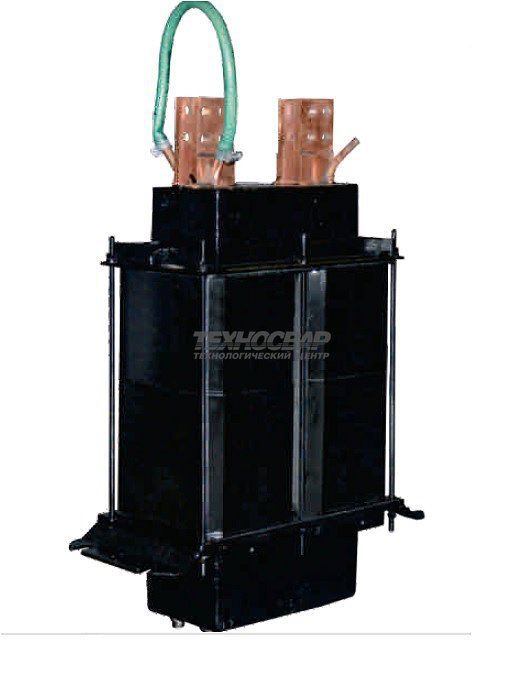

Трансформатор ТК-80 предназначен для использования в качестве источника тока для машин контактной сварки (точечной, шовной, стыковой, рельефной), может быть установлен в машинах с длительным током не более 9/7,8 кА (например: МТ-1615, МТ-1616, МТ-1928, МТ-1930, МТ-1933, МТ-2103-1, МТП-01, МТП-1110, МСО-401, МТМ-160, МТМ-166, АТМС-14).

Особенности трансформатора ТК-80

• Жидкостное охлаждение
• Класс изоляции «F» (предельная температура не более 155 ˚С)
• Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
• Блок обмоток залит эпоксидным компаундом
• Климатическое исполнение УХЛ4

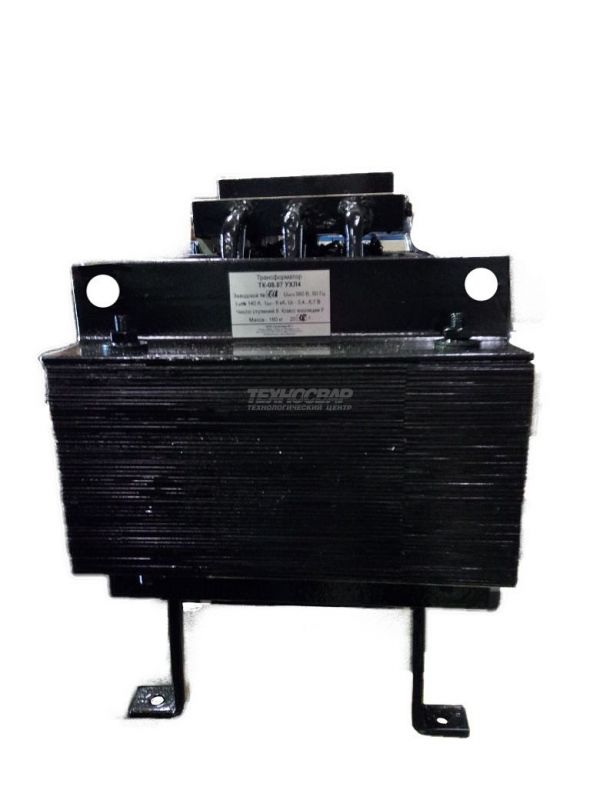

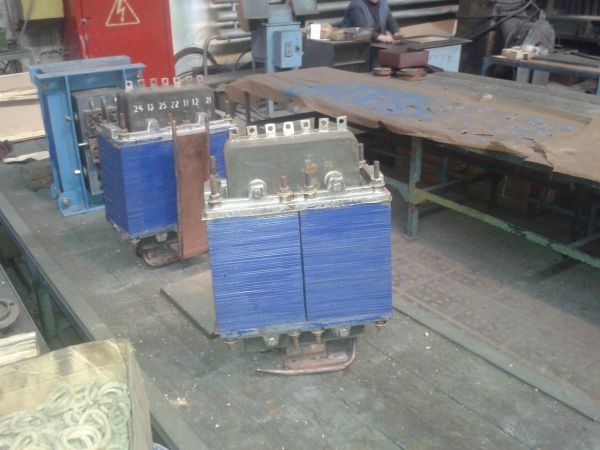

Трансформатор типа ТК-08.07 предназначен для использования в качестве источника тока в машинах контактной стыковой сварки, может быть установлен во всех машинах стыковой сварки с длительным током не более 8 кА (например: МСО-201).

Особенности трансформатора ТК-08.07

Жидкостное охлаждение

• Класс изоляции «F» (предельная температура не более 155 ˚С)
• Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
• Блок обмоток залит эпоксидным компаундом
• Климатическое исполнение УХЛ4

Является современным аналогом К-33.06 К.

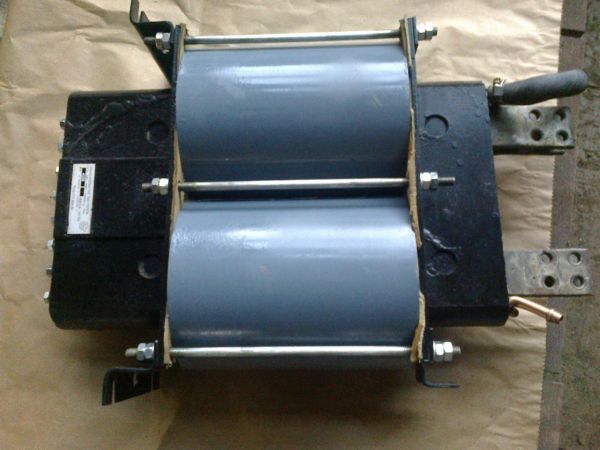

Трансформатор ТВК-75/ТВК-75-1 предназначен для использования в качестве источника тока для машин контактной сварки (точечной, шовной, стыковой, рельефной), может быть установлен в машинах с длительным током не более 9/8 кА (например: МТ-1615, МТ-1616, МТ-1928, МТ-1930, МТ-1933, МТП-01, МТП-1110, МСО-401, МТМ-160, МТМ-166, АТМС-14).

Может использоваться как источник нагрева для плавки стеклокомпозитных материалов и базальта, нагрева стержней для высадки анкеров и т.д.

Особенности трансформатора ТВК-75/ТВК-75-1

• Жидкостное охлаждение
• Класс изоляции «F» (предельная температура не более 155 ˚С)
• Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
• Блок обмоток залит эпоксидным компаундом
• Климатическое исполнение УХЛ4

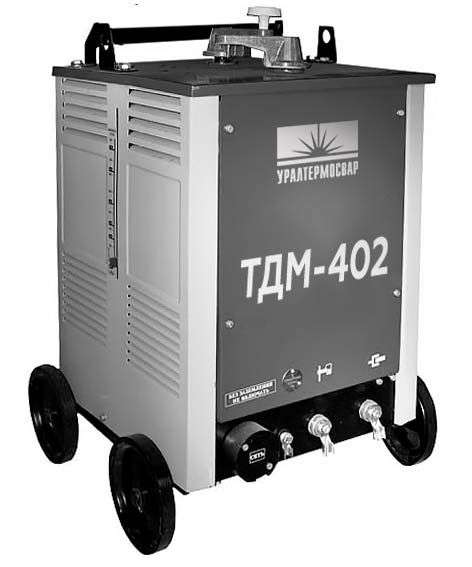

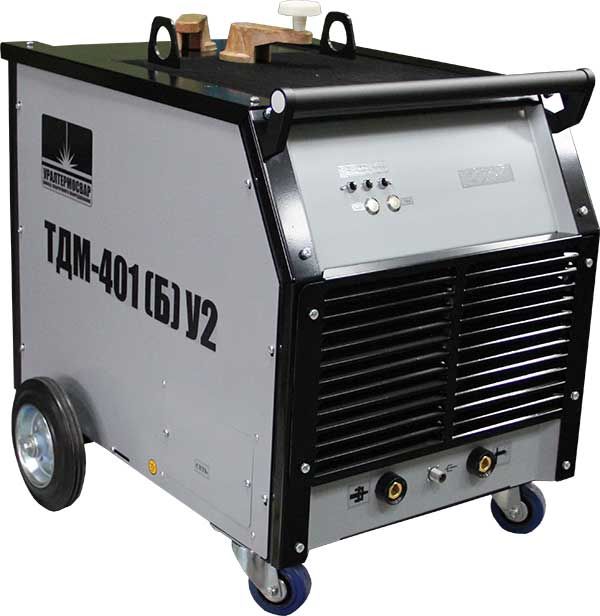

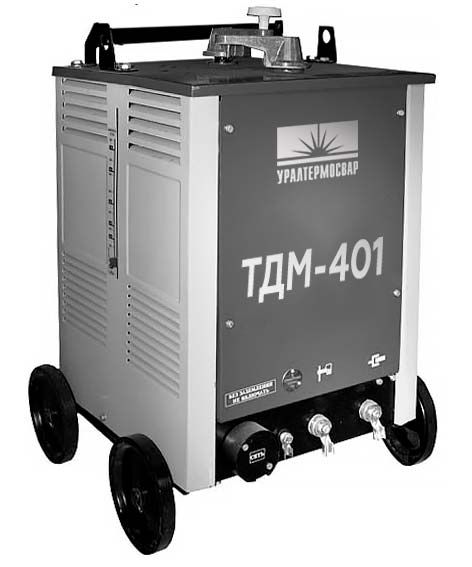

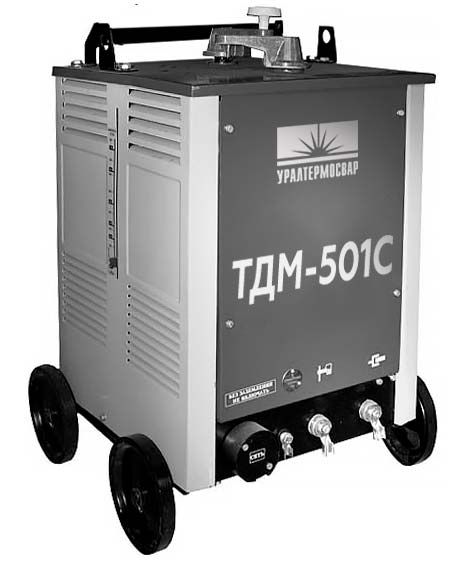

Предназначен для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов переменным током.

Трансформатор выполнен с плавным регулированием сварочного тока путем механического перемещения катушек при вращении рукоятки ходового винта. Для расширения пределов регулирования имеется переключатель, позволяющий выбрать один из двух диапазонов.

Обмотки трансформатора выполнены из алюминиевого провода и заключены в надежные изоляционные обоймы.

Для перемещения трансформаторы поставлены на 4 колеса.

Если не указано в заказе, то поставляются трансформаторы на напряжение питающей сети 380В. По заказу могут быть поставлены трансформаторы на напряжение 220В.

По своим возможностям трансформатор ТДМ-401(Б) У2 во многих случаях может заменить сварочный выпрямитель при существенно меньшей стоимости.

Для проведение сварочных работ в местах с повышенной опасностью поражения электрическим током (сырые, влажные места работ, места с ограниченной свободой движений) трансформатор оборудован блоком снижения напряжения холостого хода, который обеспечивает быстрое снижение напряжение холостого хода до 12В при прекращении процесса сварки.

В конструкции блока осуществлён принцип повышенной надёжности в эксплуатации, исключающий появление опасного напряжения на электроде при выходе из строя любого элемента схемы. В случае возникновения внутренних повреждений и нештатных ситуаций, устройство самоблокируется и подача напряжения на электрод исключается. Предусмотрена кнопка проверки исправности блока перед началом работы, световая индикация наличия напряжения сети, несниженного напряжения на электроде и нахождения в режиме блокировки.

Обеспечивая защиту сварщика, блок не затрудняет проведение сварки, зажигание дуги происходит всегда надёжно, в том числе на окисленных и загрязненных поверхностях. Быстродействие схемы таково, что факт наличия блока в цепи не отражается на процессе сварки. Время срабатывания блока снижения напряжения холостого хода (подача сварочного напряжения между электродом и свариваемым изделием) - 0,06 с. Согласно требованиям ГОСТ Р МЭК 60974-1-2004 схема управления блока обеспечивает срабатывание при сопротивлении сварочной цепи до 200 Ом, при большем сопротивлении срабатывание не происходит.

Климатическое исполнение трансформаторов "У" (для умеренного климата), категория размещения -2 (под навесом) для работы при температуре воздуха от -40 до +40С и относительной влажности воздуха 80% при 15С.

Трансформатор соответствуeт требованиям ГОСТ 95 "Трансформаторы однофазные для ручной дуговой сварки. Общие технические условия", а также всем требованиям безопасности (имеются государственные сертификаты соответствия и гигиенические заключения).

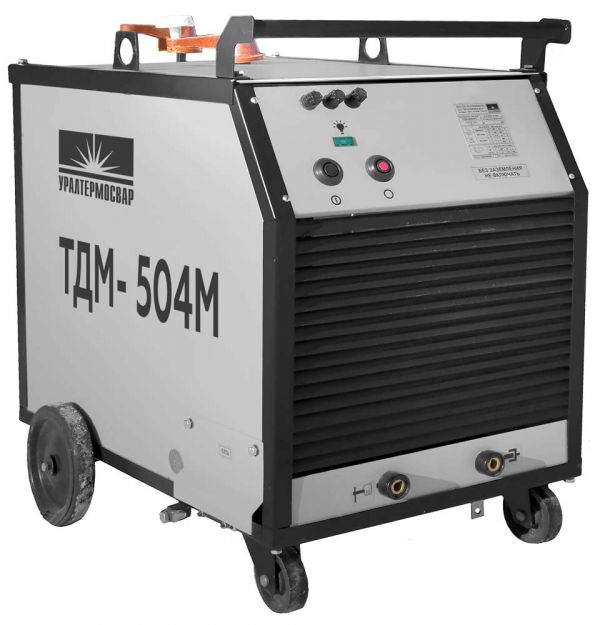

Сварочный трансформатор
(90-540 А, ПН-100%), 380В, охлаждение, защита.

Предназначен для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов переменным током.

Трансформатор выполнен с плавным регулированием сварочного тока путем механического перемещения катушек при вращении рукоятки ходового винта. Для расширения пределов регулирования имеется переключатель позволяющий выбрать один из двух диапазонов.

Обмотки трансформатора выполнены из алюминиевого провода и заключены в надежные изоляционные обоймы.

Трансформатор имеет следующие основные технические решения:

• наличие мощного вентилятора принудительного охлаждения обеспечивает 100% режим работы (при номинальном токе 500А);
• защита от перегрузок и коротких замыканий;
• пуск и выключение производится кнопками на панели аппарата, там же установлен индикатор напряжения сети;

Сварочный трансформатор ТДМ-504МУ2 аттестован по сварочным свойствам Уральским институтом сварки.

Климатическое исполнение трансформаторов "У" (для умеренного климата), категория размещения - "2" (под навесом) для работы при температуре воздуха от -40 до +40С и относительной влажности воздуха 75% при 15С.

Трансформаторы соответствуют требованиям ГОСТ 95 "Трансформаторы однофазные для ручной дуговой сварки. Общие технические условия".

За несколько лет выпуска трансформатора ТДМ-504, завод не имеет ни одной рекламации и каких-либо замечаний.
