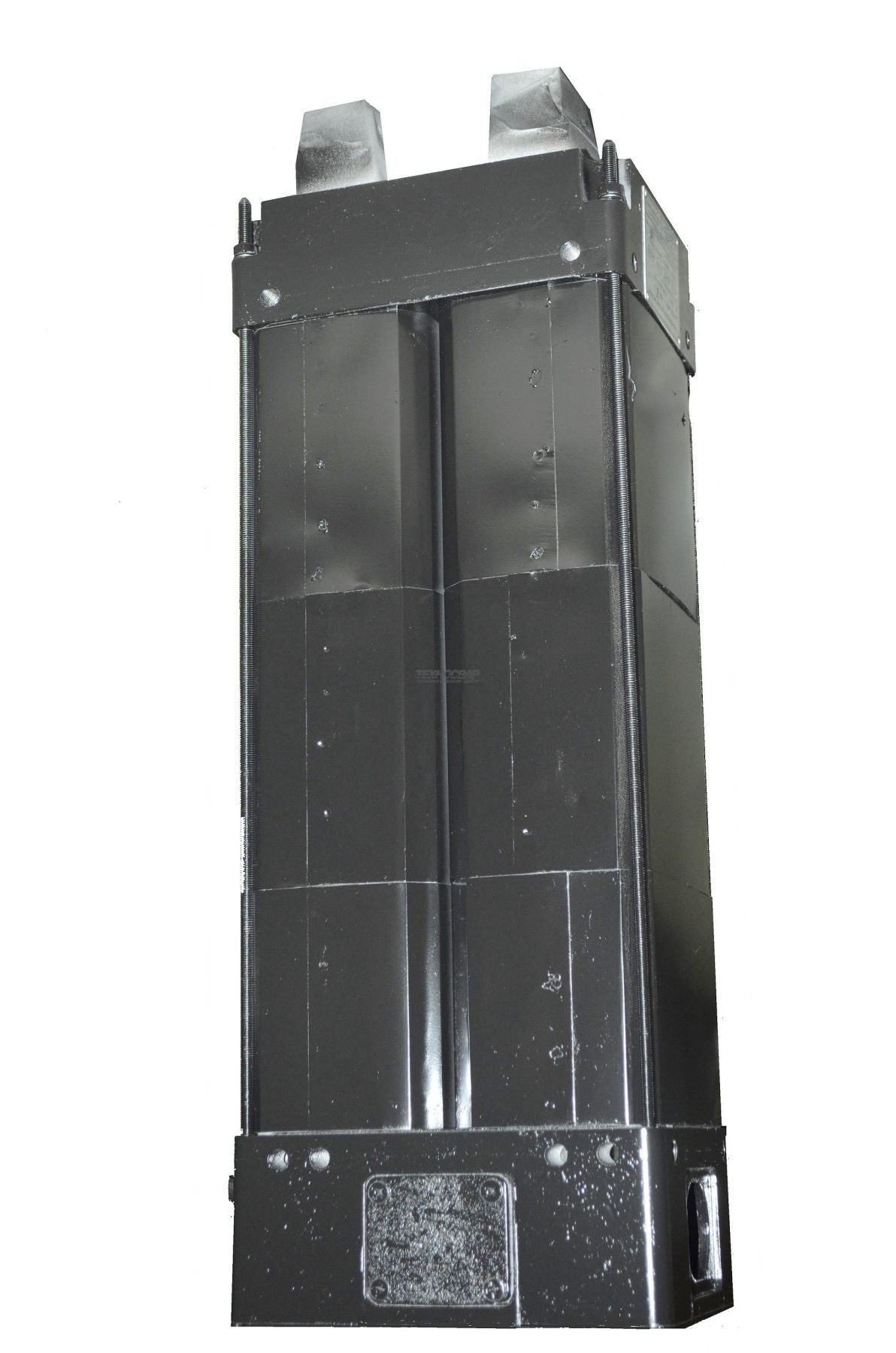

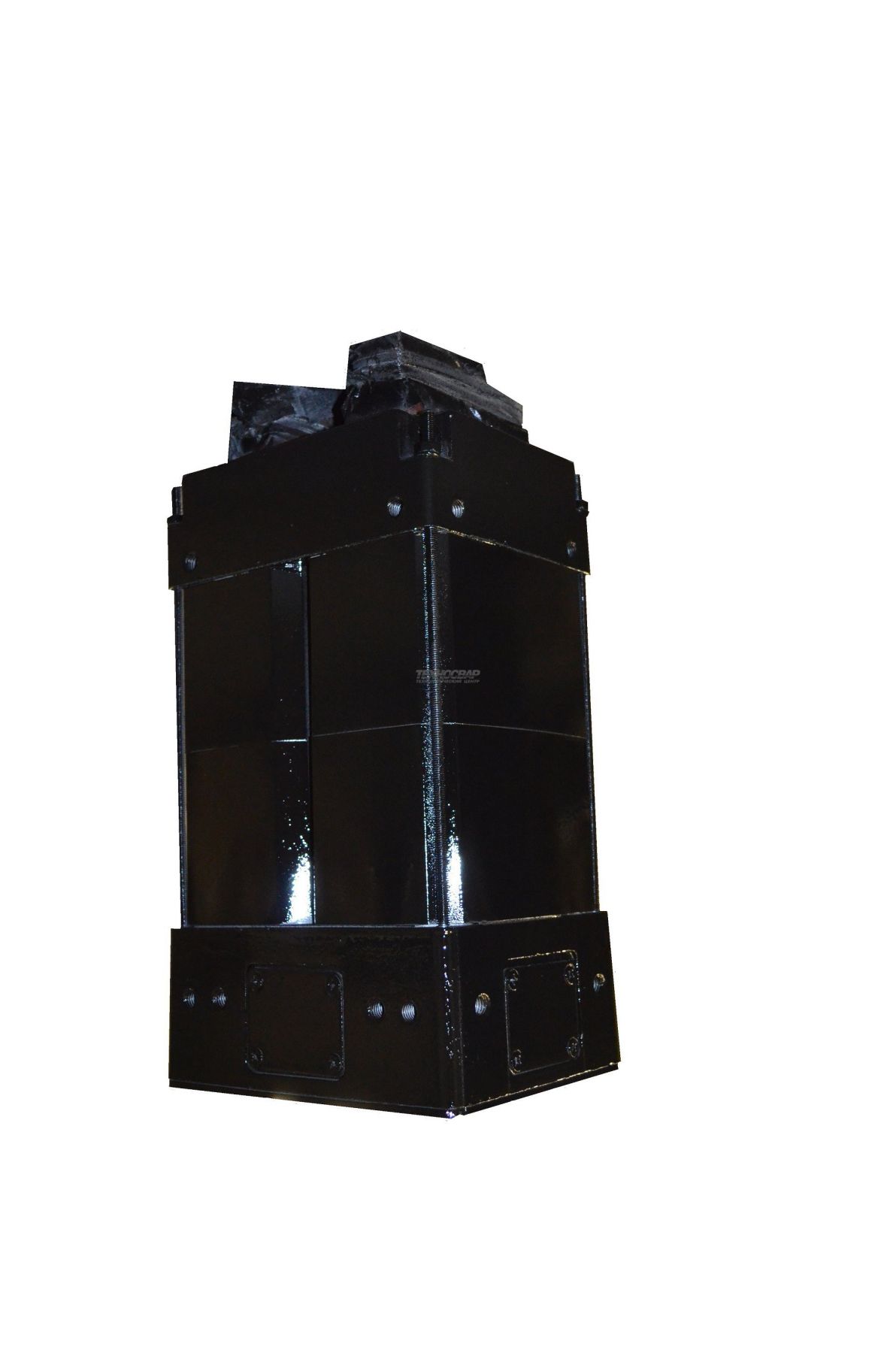

ТК-301, ТК-302, ТК-401, ТК-501 Трансформатор

Трансформаторы типа ТК-301, ТК-302, ТК-401, ТК-501 предназначены для использования в качестве источника тока в машинах контактной сварки, может быть установлен в машинах с длительным током не более: 5,6; 6,4; 7,1; 9,1 кА (например: МТ-1701, МТ-1861, МТ-1930-1, МТ-1930-2, МТ-2221, МТ-2361, МТ-2661, МТ-3001, МТ-3501, МТП-02, МРТ-3501, МРТ-4001).

Особенности трансформаторов ТК-301, ТК-302, ТК-401, ТК-501

• Жидкостное охлаждение
• Класс изоляции «F» (предельная температура не более 155 ˚С)
• Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
• Блок обмоток залит эпоксидным компаундом
• Климатическое исполнение УХЛ4

• 	ТК-301	ТК-302	ТК-401	ТК-501
  Напряжение сети при частоте 50 Гц	380 В
  Номинальное напряжение первичной обмотки	365 В
  Вторичное напряжения холостого хода: при параллельном соединении при последовательном соединении	3,0…5,0 В 6,0…10,0 В	5,0…7,0 В 10,0…14,0 В	7,0…10,0 В 14,0…20,0 В	9,61…14,00 В  19,22…28,00 В
  Количество ступеней регулирования	4
  Количество независимых вторичных витков	2
  Длительный вторичный ток: при параллельном соединении витков при последовательном соединении витков	5,60 кА 2,80 кА	6,40 кА 3,20 кА	7,10 кА 3,55 кА	9,10 кА 4,55 кА
  Мощность при ПВ=50% на максимальной ступени регулирования	40 кВА	60 кВА	100 кВА	180 кВА
  Класс изоляции	F
  Охлаждение	водяное
  Габаритные размеры (ДхШхВ), не более	470х235х184 мм	560х235х184 мм	695х235х184 мм	809х320х240 мм
  Масса, не более	80 кг	100 кг	135 кг	260 кг
