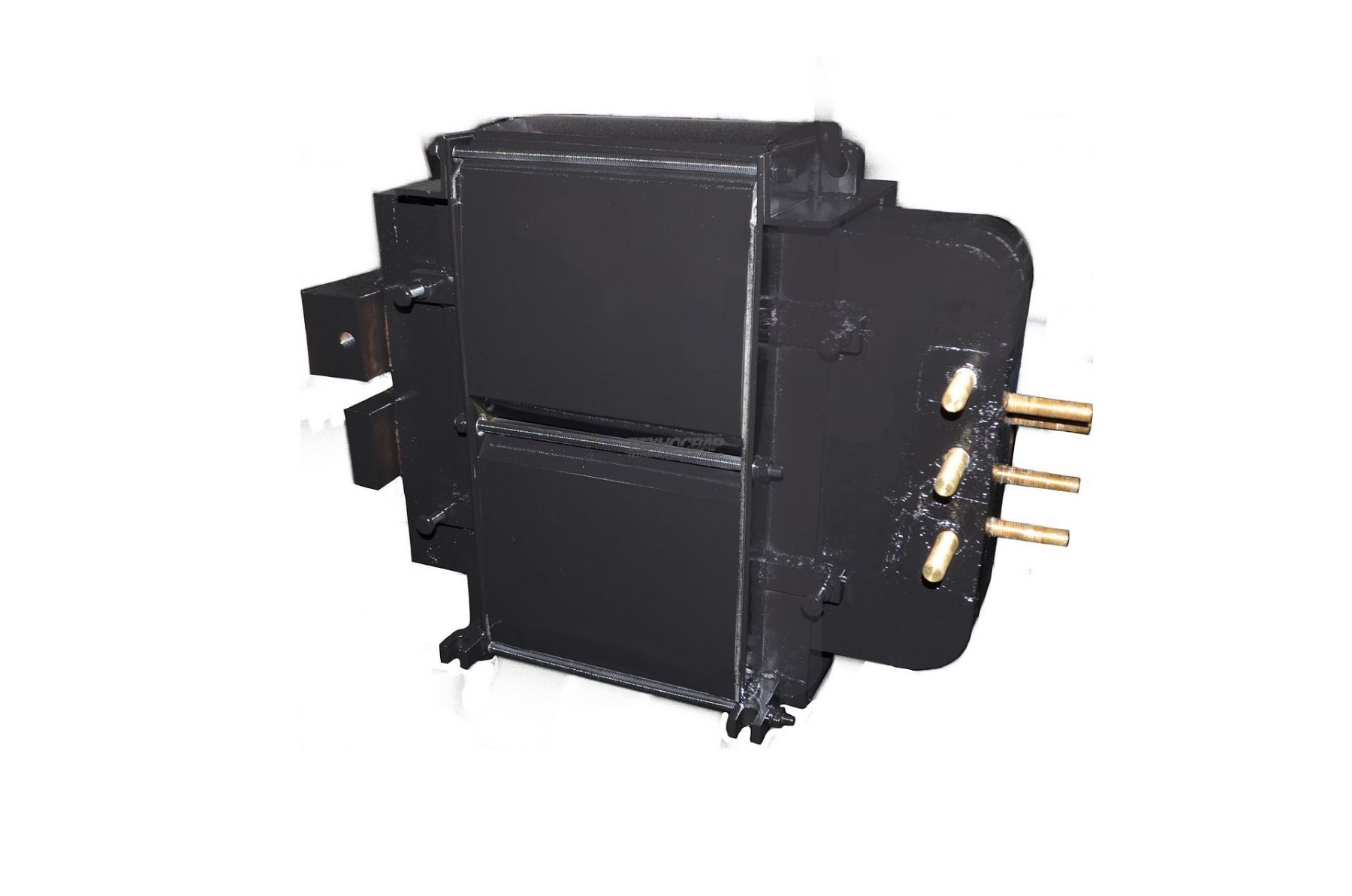

ТК-14.08 Трансформатор

Трансформатор ТК-14.08-ЭП предназначен для использования в качестве источника тока в машинах контактной точечной сварки, может быть установлен в машинах с длительным током не более 14 кА (например: МТ-2827, МТ-3003, МТ-4002, МШ-2001).

Особенности трансформатора ТК-14.08-ЭП

• Жидкостное охлаждение
• Класс изоляции «F» (предельная температура не более 155 ˚С)
• Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
• Блок обмоток залит эпоксидным компаундом
• Климатическое исполнение УХЛ4

• Напряжение сети при частоте 50 Гц	380 В
  Номинальное напряжение первичной обмотки	340 В
  Вторичное напряжение холостого хода	5,0…7,2 В
  Количество ступеней регулирования	6
  Количество вторичных витков	1
  Длительный вторичный ток	14 кА
  Мощность при ПВ=50% на максимальной ступени регулирования	144 кВА
  Класс изоляции	F
  Охлаждение	водяное
  Габаритные размеры (ДхШхВ), не более	310х528х606 мм
  Масса, не более	285 кг
