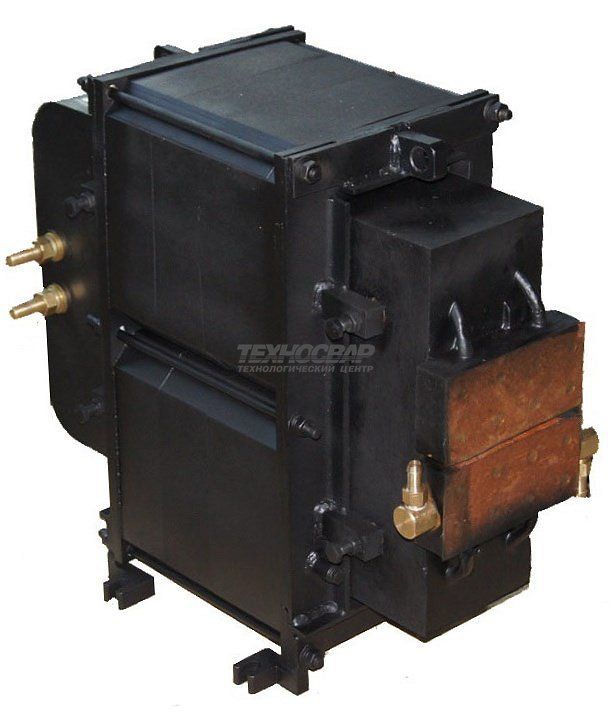

ТК-10.10 Трансформатор

Трансформатор ТК-10.10-ЭП предназначен для использования в качестве источника тока в машинах контактной точечной сварки, может быть установлен в машинах с длительным током не более 10 кА (например: МТ-2103, МТ-4019, МТ-4021-1, МТ-4021,МТ-4024, МТ-4040).

Особенности трансформатора ТК-10.10-ЭП

• Жидкостное охлаждение
• Класс изоляции «F» (предельная температура не более 155 ˚С)
• Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
• Блок обмоток залит эпоксидным компаундом
• Климатическое исполнение УХЛ4

• Напряжение сети при частоте 50 Гц	380 В
  Номинальное напряжение первичной обмотки	340 В
  Вторичное напряжение холостого хода	3,26…9,5 В
  Количество ступеней регулирования	8
  Количество вторичных витков	1
  Длительный вторичный ток	10 кА
  Мощность при ПВ=50% на максимальной ступени регулирования	134 кВА
  Класс изоляции	F
  Охлаждение	водяное
  Габаритные размеры (ДхШхВ), не более	310х528х655 мм
  Масса, не более	267 кг
