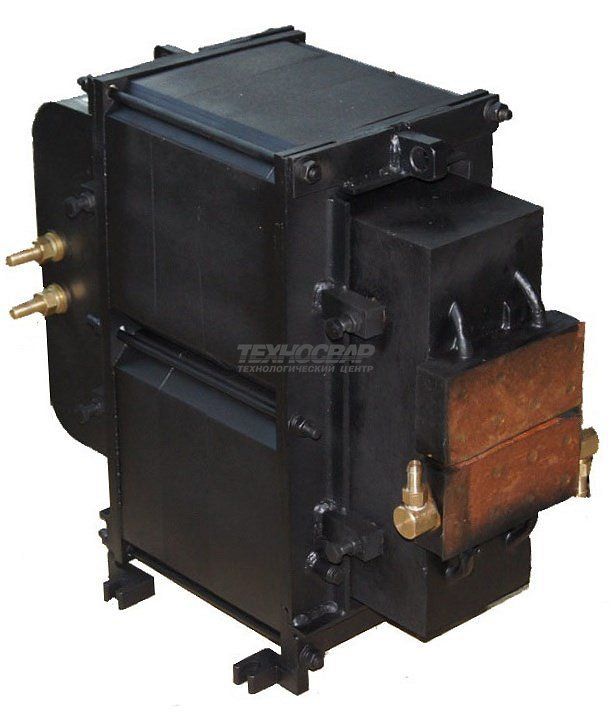

ТК-20 ЭП Трансформатор

Трансформатор ТК-20 ЭП предназначен для использования в качестве источника тока в машинах контактной шовной сварки, может быть установлен в машинах с длительным током не более 22 кА (например: МТ-4240, МШ-3207, МШ-3208, МШ-3213).

Особенности трансформатора ТК-20 ЭП

• Жидкостное охлаждение
• Класс изоляции «F» (предельная температура не более 155 ˚С)
• Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
• Блок обмоток залит эпоксидным компаундом
• Климатическое исполнение УХЛ4

• Напряжение сети при частоте 50 Гц	380 В
  Номинальное напряжение первичной обмотки	335 В
  Вторичное напряжение холостого хода: при последовательном соединении первичной обмотки при параллельном соединении первичной обмотки	2,7…3,98 В 5,4…8 В
  Количество ступеней регулирования	6+6
  Количество вторичных витков	1
  Длительный вторичный ток	22,2 кА
  Мощность при ПВ=50%	252 кВА
  Класс изоляции	F
  Охлаждение	водяное
  Габаритные размеры (ДхШхВ), не более	378х577х580 мм
  Масса, не более	362 кг
