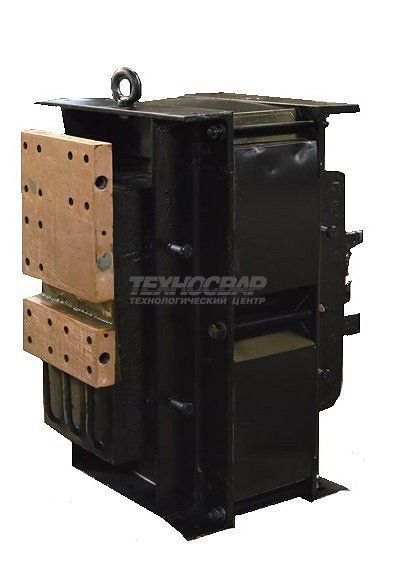

ТК-20.08 Трансформатор

Трансформатор ТК-20.08 предназначен для использования в качестве источника тока в машинах контактной стыковой сварки, может быть установлен в машинах с длительным током не более 9 кА (например: МСО-604, МСО-606, К-617, МСО-1603, МСО-750, МСО 606-1, МСО-1607, МСО-1001, МСО-1002, МСО-1201).

Особенности трансформатора ТК-20.08

• Жидкостное охлаждение
• Класс изоляции «F» (предельная температура не более 155 ˚С)
• Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
• Блок обмоток залит эпоксидным компаундом
• Климатическое исполнение УХЛ4

• Напряжение сети при частоте 50 Гц	380 В
  Номинальное напряжение первичной обмотки	380 В
  Вторичное напряжение холостого хода	4,05…8,10 В
  Количество ступеней регулирования	16
  Количество вторичных витков	1
  Длительный вторичный ток	9,0 кА
  Мощность при ПВ=50% на максимальной ступени регулирования	103 кВА
  Класс изоляции	F
  Охлаждение	водяное
  Габаритные размеры (ДхШхВ), не более	374х474х568 мм
  Масса, не более	315 кг
