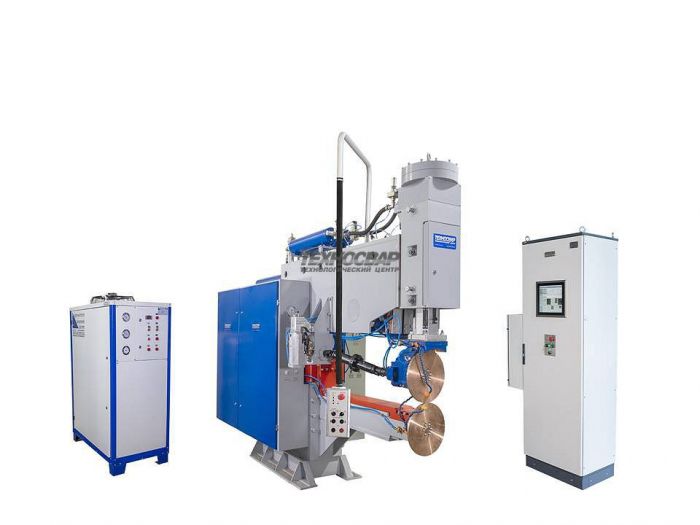

МШВ-82.00 Машина постоянного (выпрямленного) тока для контактной шовной сварки
- Доставка до терминала ТК производится бесплатно!
- Безналичный расчет
Машина МШВ - 82.00 предназначена для шовно-шаговой сварки герметичным и прочным швом ответственных металлоконструкций из низколегированных, высоколегированных сталей и сплавов, нержавеющих и жаропрочных сталей, титановых сплавов, алюминиево-магниевых сплавов, а также других цветных металлов и сплавов.
Основным преимуществом данной машины является получение сварных швов с гарантированно стабильным качеством, что является очень важным при сварке ответственных металлоконструкций. Герметичный и прочный шов с величиной перекрытия литых зон (сварных точек) в пределах от 25 до 60% от их диаметра соответствует требованиям ГОСТ-15878-Кш, производственным инструкциям ОАО «НИАТ» и отраслевым стандартам с повышенными требованиями к качеству сварного соединения.
Толщины свариваемых деталей, мм:
|
Алюминиевые и медные сплавы, мм |
от 0,5+0,5 до 3+3 |
|
Нержавеющие, жаропрочные и титатовые сплавы, мм |
от 0,5+0,5 до 3+3 |
|
Низкоуглеродистые и низколегированные сплавы, мм |
от 1,5+1,5 до 6+6 |
Машина МШВ-82.00 оснащена:
1. Универсальным поворотным приводом верхнего сварочного ролика, который позволяет производить сварку продольных и поперечных швов при шовно-шаговом вращении роликов с заданной скоростью от 10 до 200 мм/мин.
2. Современной системой управления с возможностью:
- корректировать параметры сварки и сохранять необходимое количество программ;
- визуализировать установленные параметры на панель управления, а также просматривать архив с возможностью вывода паспорта сварки на печать;
- разграничить права доступа персонала (технолог/сварщик);
- вести протоколирование сварных точек;
- формировать импульсы сварного тока необходимой формы;
- осуществлять плавную и ступенчатую регулировку сварочного тока;
- стабилизировать сварочный ток при изменении напряжения сети.
3. Электромеханическим приводом, который позволяет осуществлять плавную регулировку хода перемещения сварочного ролика в пределах до 200 мм.
4. Специальной конструкцией нижней консоли, которая позволяет сваривать обечайки диаметром от 380 мм при длине до 1000 мм и диаметром до 800 мм при длине 1500 мм.
5. Источником постоянного тока на 82 кА.
Дополнительные опции:
- Автономная жидкостная система охлаждения замкнутого типа;
- Автономная компрессорная установка;
- Электроды для контактной сварки различной конфигурации;
- Сборочно-сварочные приспособления;
- Аттестация оборудования в НАКС.
|
Напряжение трехфазной питающей сети |
380 В |
|
Частота питающей сети |
50 Гц |
|
Номинальная потребляемая мощность на номинальной ступени при номинальном сварочном токе, не более |
600 кВА |
|
Наибольший вторичный ток |
82 кА |
|
Длительный вторичный ток |
32 кА |
|
Количество ступеней регулирования сварочного трансформатора |
8 |
|
Усилие сжатия, даН (кгс) |
|
|
- наименьшее при давлении сжатого воздуха 0,1 МПа (1 бар), не более |
400 даН (кгс) |
|
- номинальное при давлении сжатого воздуха 0,41 МПа (4,1 бар) |
3200 даН (кгс) |
|
- наибольшее при давлении сжатого воздуха 0,5 МПа (5 бар), не менее |
4000 даН (кгс) |
|
Вылет |
1500 мм |
|
Номинальный раствор |
150 мм |
|
Кратковременная производительность работы машины при шаговом вращении роликов, сварок/мин: |
|
|
- наименьшая (при максимальных толщинах и шагах) |
10 сварок/мин |
|
- наибольшая (при минимальных толщинах и шагах) |
200 сварок/мин |
|
Наименьший внутренний диаметр свариваемой обечайки, мм |
|
|
- при длине 1000 мм |
380 мм |
|
- при длине 1500 мм |
800 мм |
|
Расход сжатого воздуха, приведенного к свободному состоянию, на одну сварку |
0,01 м3 |
|
Расход охлаждающей воды при давлении 1,5 кгс/см², не более |
5000 л/ч |
|
Габариты машины (ВхШхД) |
3100х1250х3900 мм |
|
Масса машины |
7000 кг |
|
Габариты шкафа управления (ВхШхД) |
2160х1100х525 мм |
|
Масса шкафа управления, не более |
180 кг |
