Машины контактной сварки
Машина стыковой сварки DW_UN1-75 для сварки стального прутка 5-16 мм (Китай)
Машина DW_UN1-75 используется для серийного производства стыковой сварки сопротивлением с пневматическим приводом и электронным блоком управления сварочными параметрами TCW-33EIII.
Одной из основных задач для машин стыковой сварки сопротивлением является возможность их использования в комплексе с волочильными станами для сварки стальной, латунной, алюминиевой и медной проволоки.
Машины оснащены устройством отжига. На данной модели сжатие и разжим сварочных губок осуществляется с помощью педали управления.
Сварочный цикл начинается с ручной фиксации свариваемых изделий в зажимных электродах. В соответствие с рекомендациями на блоке управления сварочной машины выставляем усилие и мощность сварки. Вручную медленно сближаем свариваемые заготовки. При соприкосновении торцов заготовок между ними зажигается электрическая дуга, расплавляющая заготовки, и начинается стадия пластической деформации.
Находясь в полутвердом состоянии, два торца с усилием прижимаются друг к другу под воздействием усилия осадки. Это позволяет получить прочное высококачественное сварное соединение.
Особенности:
- пневматический привод;
- водяное охлаждение;
- электронный блок управления TCW-33EIII;
- цифровой дисплей для отображения сварочных параметров;
- сохранение до 9 сварочных программ в памяти машины;
- предварительный подогрев деталей;
- плавная регулировка сварочного тока;
- импульсная сварка (один импульс/два импульса);
- счетчик сварочных операций;
- автодиагностика и аварийное отключение машины в случае обнаружения неисправности.
Сварочные характеристики машины
Наименование |
Рабочий диапазон свариваемых толщин мм (мин/макс) |
||
|
Сталь |
Медь |
Алюминий |
UN1-75 |
5-16 |
5-12 |
6-14 |
Технические характеристики оборудования
Модель |
DW_UN1-75 |
Питающая сеть, В/Гц |
380/50 |
Номинальная мощность при ПВ50%, кВА |
75 |
Ток короткого замыкания, кА |
23,5 |
Максимальное усилие зажима /осадки детали, даН |
610/250 |
Охлаждающая мощность |
200л/ч |
Габариты, мм |
900х800х1200 |
Масса, кг |
450 |
Машина стыковой сварки DW_UN1-35 для сварки стального прутка 2-9 мм (Китай)
Машина DW_UN1-35 используется для серийного производства стыковой сварки сопротивлением с пневматическим приводом и электронным блоком управления сварочными параметрами TCW-33EIII.
Одной из основных задач для машин стыковой сварки сопротивлением является возможность их использования в комплексе с волочильными станами для сварки стальной, латунной, алюминиевой и медной проволоки.
Машины оснащены устройством отжига. На данной модели сжатие и разжим сварочных губок осуществляется с помощью педали управления.
Сварочный цикл начинается с ручной фиксации свариваемых изделий в зажимных электродах. В соответствие с рекомендациями на блоке управления сварочной машины выставляем усилие и мощность сварки. Вручную медленно сближаем свариваемые заготовки. При соприкосновении торцов заготовок между ними зажигается электрическая дуга, расплавляющая заготовки, и начинается стадия пластической деформации.
Находясь в полутвердом состоянии, два торца с усилием прижимаются друг к другу под воздействием усилия осадки. Это позволяет получить прочное высококачественное сварное соединение.
Особенности:
- пневматический привод;
- водяное охлаждение;
- электронный блок управления TCW-33EIII;
- цифровой дисплей для отображения сварочных параметров;
- сохранение до 9 сварочных программ в памяти машины;
- предварительный подогрев деталей;
- плавная регулировка сварочного тока;
- импульсная сварка (один импульс/два импульса);
- счетчик сварочных операций;
- автодиагностика и аварийное отключение машины в случае обнаружения неисправности.
Сварочные характеристики машины
Наименование |
Рабочий диапазон свариваемых толщин мм (мин/макс) |
||
|
Сталь |
Медь |
Алюминий |
UN1-35 |
2-9 |
3-7 |
3-9 |
Технические характеристики оборудования
Модель |
DW_UN1-35 |
Питающая сеть, В/Гц |
380/50 |
Номинальная мощность при ПВ50%, кВА |
35 |
Ток короткого замыкания, кА |
15 |
Максимальное усилие зажима /осадки детали, даН |
390/150 |
Охлаждающая мощность |
150л/ч |
Габариты, мм |
900х800х1200 |
Масса, кг |
350 |

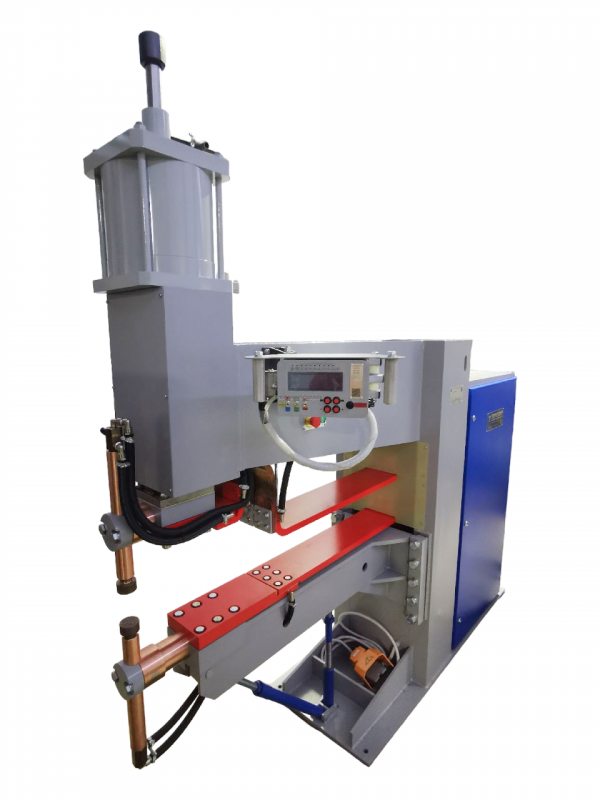

Стационарная машина WL-SP-50K производства компании HWASHI (Китай) предназначена для двухсторонней контактной точечной сварки. Машина снабжена пневматическим приводом с линейным ходом верхнего плеча, выносным блоком управления сварочными параметрами. В машине установлен трансформатор переменного тока. Электрододержатели и электроды являются водоохлаждаемыми. Пневматический цилиндр с хромированными штоками и прокладками с пониженным коэффициентом трения рассчитан на долгий срок службы. Цилиндрические направляющие стержни и призматические точные роликовые направляющие пневмоцилиндра обеспечивают точный ход и надежную работу.
В сварочную машину установлен фильтр-регулятор для сжатого воздуха. Прочная конструкция корпуса машины, использование комплектующих известных мировых европейских и японских производителей, обеспечивают надежную работу оборудования, точность настройки, стабильное качество сварки и высокие эксплуатационные характеристики.
Особенности стационарной машины WL-SP-50K
- Блок управления позволяет устанавливать 11 сварочных параметров;
- Возможность сохранения до 16 сварочных программ в памяти контроллера;
- Линейное перемещение верхнего рабочего плеча;
- Пневматический привод сжатия;
- Водяное охлаждение трансформатора, электродов и электрододержателей;
- Регулируемое усилие на электродах;
- Компенсация колебаний напряжения сети в пределах ±15%;
- Диагностика неисправностей и функция автоматической защиты;
- Счетчик количества сварочных циклов.
Программируемые параметры
Параметр | Описание | Диапазон |
---|---|---|
SQUEEZE TIME
|
ВРЕМЯ СЖАТИЯ | 0 – 99 циклов |
PRE-WELD TIME
|
ПРЕДСВАРОЧНОЕ ВРЕМЯ | 0 – 99 циклов |
PRE-WELD CURR
|
ПРЕДСВАРОЧНЫЙ ТОК | 0 – 99 % |
COOL TIME
|
ВРЕМЯ ОХЛАЖДЕНИЯ | 0 – 9,9 сек |
SLOPE UP TIME
|
ВРЕМЯ НАРАСТАНИЯ СВАРОЧНОГО ТОКА | 0 – 99 циклов |
WELD TIME
|
ВРЕМЯ СВАРКИ 1 | 0 – 99 циклов |
CURRENT
|
ТОК СВАРКИ 1 | 0 – 99 циклов |
WELD TIME
|
ВРЕМЯ СВАРКИ 2 | 0 – 99 циклов |
CURRENT
|
ТОК СВАРКИ 2 | 0 – 99 циклов |
HOLD TIME
|
ВРЕМЯ ВЫДЕРЖКИ | 0 – 99 циклов |
OFF TIME
|
ВРЕМЯ ОТКЛЮЧЕНИЯ | 0 – 99 циклов |
Технические характеристики оборудования
Модель | Единица измерения | HWASHI WL-SP-25K |
---|---|---|
Машины для точечной сварки переменного тока | - | |
Ход верхнего плеча | - | линейный |
Привод сжатия | - | пневматический |
Номинальная мощность | кВА | 50 |
Ток короткого замыкания | А | 19 500 |
Напряжение питающей сети, 50 Гц | В | 380 |
Сечение кабеля при длине L=30 м | мм2 | 35 |
Класс изоляции | - | F |
Минимальный/максимальный вылет электродов | мм | 500 |
Усилие на электродах при давлении 6 бар при минимальном/максимальном вылете электродов | даН | 500 |
Ход электродов | мм | 80 |
Давление сжатого воздуха | бар | 6 |
Расход воздуха | л/мин | 42 |
Ø воздушного подающего шланга | мм | 9 |
Расход воды | л/мин | 1 |
Ø посадочный конуса электрода | мм | 12,7 |
Масса сварочной машины | кг | 350 |
Габариты, Д × Ш × В | мм | 900 × 480 × 1600 |

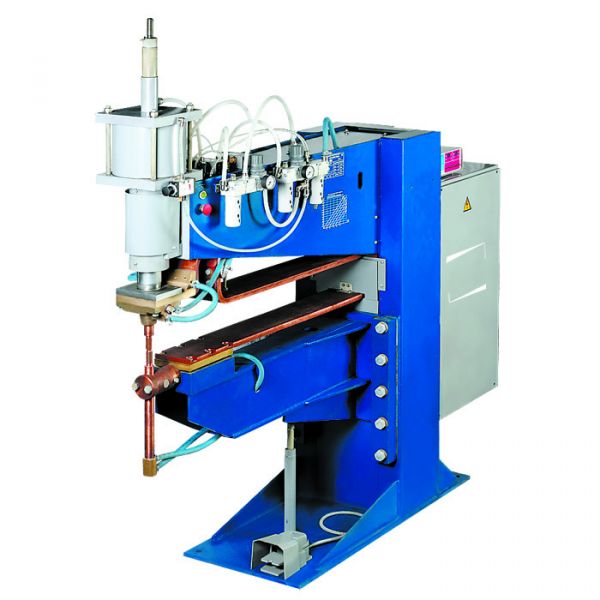

Стационарная машина WL-SP-25K производства компании HWASHI (Китай) предназначена для двухсторонней контактной точечной сварки. Машина снабжена пневматическим приводом с линейным ходом верхнего плеча, выносным блоком управления сварочными параметрами. В машине установлен трансформатор переменного тока. Электрододержатели и электроды являются водоохлаждаемыми. Пневматический цилиндр с хромированными штоками и прокладками с пониженным коэффициентом трения рассчитан на долгий срок службы. Цилиндрические направляющие стержни и призматические точные роликовые направляющие пневмоцилиндра обеспечивают точный ход и надежную работу.
В сварочную машину установлен фильтр-регулятор для сжатого воздуха. Прочная конструкция корпуса машины, использование комплектующих известных мировых европейских и японских производителей, обеспечивают надежную работу оборудования, точность настройки, стабильное качество сварки и высокие эксплуатационные характеристики.
Особенности стационарной машины WL-SP-25K
- Блок управления позволяет устанавливать 11 сварочных параметров;
- Возможность сохранения до 16 сварочных программ в памяти контроллера;
- Линейное перемещение верхнего рабочего плеча;
- Пневматический привод сжатия;
- Водяное охлаждение электродов и электрододержателей;
- Регулируемое усилие на электродах;
- Компенсация колебаний напряжения сети в пределах ±15%;
- Диагностика неисправностей и функция автоматической защиты;
- Счетчик количества сварочных циклов.
Программируемые параметры
Параметр | Описание | Диапазон |
---|---|---|
SQUEEZE TIME
|
ВРЕМЯ СЖАТИЯ | 0 – 99 циклов |
PRE-WELD TIME
|
ПРЕДСВАРОЧНОЕ ВРЕМЯ | 0 – 99 циклов |
PRE-WELD CURR
|
ПРЕДСВАРОЧНЫЙ ТОК | 0 – 99 % |
COOL TIME
|
ВРЕМЯ ОХЛАЖДЕНИЯ | 0 – 9,9 сек |
SLOPE UP TIME
|
ВРЕМЯ НАРАСТАНИЯ СВАРОЧНОГО ТОКА | 0 – 99 циклов |
WELD TIME
|
ВРЕМЯ СВАРКИ 1 | 0 – 99 циклов |
CURRENT
|
ТОК СВАРКИ 1 | 0 – 99 циклов |
WELD TIME
|
ВРЕМЯ СВАРКИ 2 | 0 – 99 циклов |
CURRENT
|
ТОК СВАРКИ 2 | 0 – 99 циклов |
HOLD TIME
|
ВРЕМЯ ВЫДЕРЖКИ | 0 – 99 циклов |
OFF TIME
|
ВРЕМЯ ОТКЛЮЧЕНИЯ | 0 – 99 циклов |
Технические характеристики оборудования
Модель | Единица измерения | HWASHI WL-SP-25K |
---|---|---|
Машины для точечной сварки переменного тока | - | + |
Ход верхнего плеча | - | линейный |
Привод сжатия | - | пневматический |
Номинальная мощность | кВА | 25 |
Ток короткого замыкания | А | 12 000 |
Напряжение питающей сети, 50 Гц | В | 380 |
Сечение кабеля при длине L=30 м | мм2 | 35 |
Класс изоляции | - | F |
Минимальный/максимальный вылет электродов | мм | 450 |
Усилие на электродах при давлении 6 бар при минимальном/максимальном вылете электродов | даН | 300 |
Ход электродов | мм | 80 |
Давление сжатого воздуха | бар | 6 |
Расход воздуха | л/мин | 40 |
Ø воздушного подающего шланга | мм | 9 |
Расход воды | л/мин | 1 |
Ø посадочный конуса электрода | мм | 12,7 |
Масса сварочной машины | кг | 280 |
Габариты, Д × Ш × В | мм | 900 × 480 × 1600 |

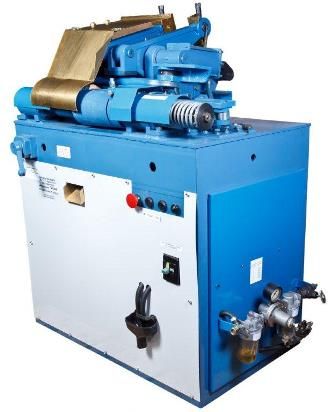

Машины контактной сварки МСО – 201 можно заказать на нашем заводе «Искра» по цене производителя. Мы предлагаем вниманию покупателей в Екатеринбурге большой ассортимент оборудования, которое отвечает всем необходимым требования. Заказ можно сделать в любое, удобное для вас время, на нашем сайте.
Предназначена для стыковой сварки непрерывным оплавлением и оплавлением с предварительным подогревом:
- деталей из низкоуглеродистой стали сечением 120 – 1000 мм2;
- заготовок инструмента и заготовок строительных конструкций из низколегированной стали, включая арматуру железобетона II и III классов, диаметром до 32 мм включительно.
Специальный автоматически осуществляемый процесс осадки обеспечивает стабильность качества сварных соединений.
Машина предназначена для работы в следующих условиях: температура окружающей среды от плюс 1° С до плюс 35° С, влажность окружающей среды до 80% при температуре 25° С, атмосферное давление от 84,0 кПа (630 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.).
Категория 4 предусматривает эксплуатацию машины в закрытых отапливаемых (охлаждаемых) и вентилируемых помещениях.
Машина состоит из:
- Зажима неподвижного и зажима подвижного
- Корпуса
- Привода осадки
- Привода оплавления
- Системы охлаждения
- Электрического и пневматического устройств
Внутри корпуса встроены:
- Сварочный трансформатор, залитый эпоксидным компаундом
- Электромагнитный контактор
- Панель с элементами электрической схемы (часть из них смонтирована на переднем щите корпуса)
- Пневмоцилиндр осадки
- Система охлаждения
